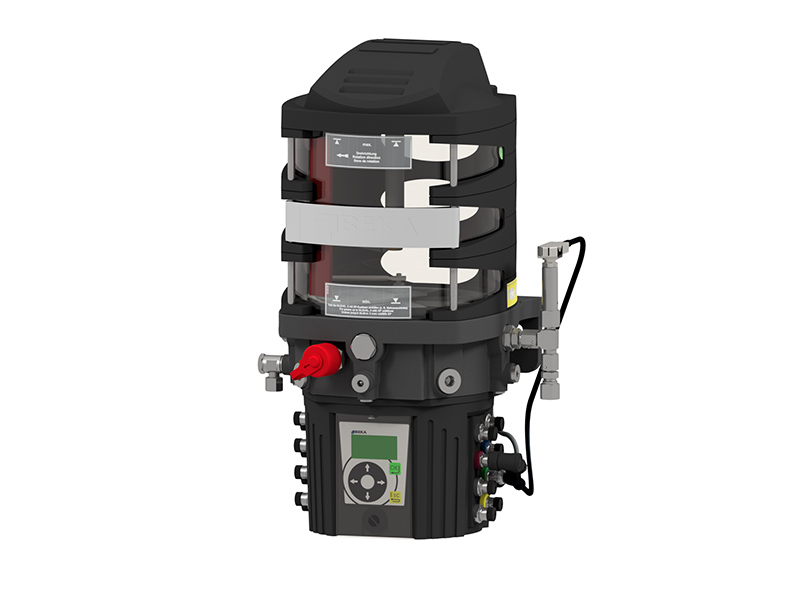

A 4 és 30 liter közötti méretekben kapható zsírtartályok révén a GIGA szivattyú közepes és nagy központi kenőberendezésekhez alkalmas. A központi kenőszivattyúra legfeljebb 3, egymástól független kenőkör csatlakoztatható. A belső csatornákon keresztül akár 3 szivattyúelem kenőzsírmennyiségei is egyesíthetők.
A GIGA szivattyú átgondolt kialakítása progresszív, egyvezetékes, kétvezetékes és szakaszos rendszerekben történő használatot tesz lehetővé.
A moduláris GIGA szivattyú három különböző vezérléskonfigurációval kapható:
Vezérlés nélkül (a szivattyú közvetlenül a jármű, illetve a gép elektronikájára csatlakoztatható)
Egyszerű vezérléssel: GIGA Tronic
Bővített, kijelzős vezérléssel: GIGA Multitronic
A moduláris felépítésnek köszönhetően a szivattyúk az ügyfelek kívánságai szerint alakíthatók a legegyszerűbb konfigurációktól és funkcióktól kezdve a teljes központi kenőberendezés komplex felügyeletéig.
A rendszer áttekintése
Egy progresszív GIGA kenőrendszer a következő alkotóelemekből áll:
· GIGA és GIGA Tronic vezérlés.
· Fő elosztó (az ábrán: SXE-2).
· Szekunder elosztó (az ábrán: MX-F).
· Szekunder elosztó (az ábrán: MX-F).
· Szekunder elosztó (az ábrán: LX-4).
· Az egyes kenési pontokhoz menő vezetékek.
Progresszív rendszer esetén a kenőanyag nyomás alatt a fő elosztóhoz és a szekunder elosztókhoz lesz szállítva, majd progresszívan kerül kiosztásra a kenési pontokhoz. A mennyiség adagolása egy követődugattyú-vezérléssel történik.
· GIGA a szakaszonkénti kenéshez
· GIGA PLUS és GIGA Multitronic vezérlés
· Progresszív elosztó az 1. kimeneti pozícióval (az ábrán: SXE-2 közelítéskapcsolóval)
· Progresszív elosztó a 2. kimeneti pozícióval (az ábrán: LX-2 közelítéskapcsolóval)
· Progresszív elosztó a 3. kimeneti pozícióval (az ábrán: SXE-2 közelítéskapcsolóval)
· Az egyes kenési pontokhoz menő vezetékek.
Leírás
A szakasz rendszer esetében egy bővített progresszív rendszerről beszélhetünk. A rendszerek vagy gépcsoportok szakaszokra vannak osztva, és csak akkor kerül sor a kenésre, ha ezek használatban vannak.
A szakaszos (szakaszonkénti) működésű GIGA PLUS szivattyú már rendelkezik az alábbi, előre felszerelt alkatrészekkel. Ezeket nem kell külön megrendelni:
· Mágnesszelep
· Külső nyomáshatároló szelep
Egy progresszív központi kenőberendezés nagyjából egy központi kenőszivattyúból és progresszív elosztókból áll. A központi kenőszivattyú egy fő elosztóba pumpálja a kenőanyagot. Ez megfelelő mennyiségben osztja ki a kenőanyagot a szekunder elosztóknak, amelyek aztán a kenési helyek között osztják szét a kenőanyagot.
Amint az adott kenőkörben befejeződött a kenési folyamat, automatikusan lecsökken a szállítónyomás, hogy megakadályozható legyen a kenőanyag szétválása.
A Groeneveld-BEKA három különböző vezérlési konfigurációt kínál a GIGA szivattyúkhoz: egy olyan kivitel, amelynél a vezérlés a gép, illetve a jármű elektronikáján keresztül történik, valamint GIGA Tronic vezérlés és GIGA Multitronic vezérlés.
